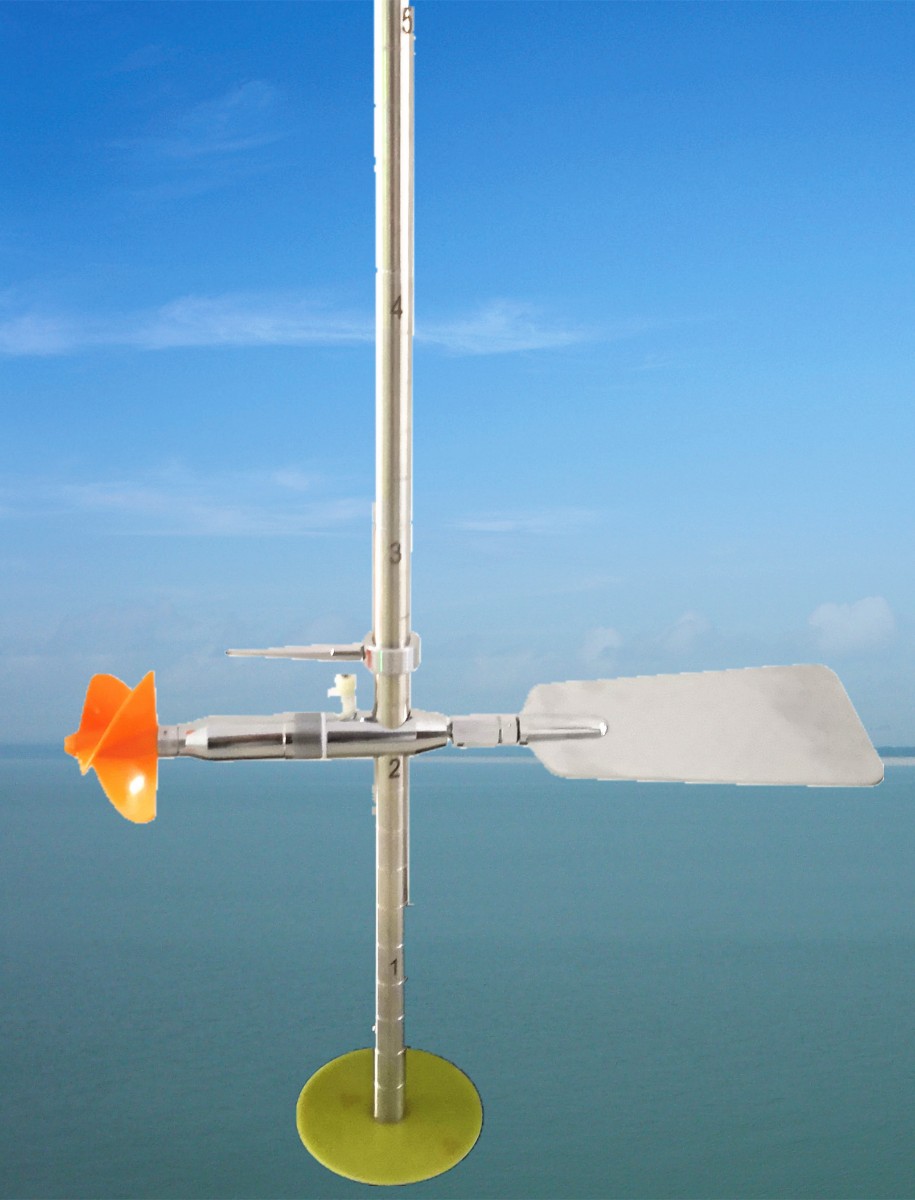

LJ12-1A型旋桨式流速仪

1  .LJ12-1A型旋桨式流速仪用途
本系列旋桨式流速仪造型小，重量轻，携带方便，适用于小河、渠道、径流实验站、水利调查和环保污水监测等场合，用以测定过水断面中预定测点时段平均流速。配用CBL-1型泵站流速仪测杆，可测中、小型泵站单机流量。与积时式悬移质采样器配套，供测流速。安装悬索转轴部件可在深水中测流。
2  旋桨式流速仪型号
本系列仪器按测流安装方式和信号减速传动部分结构分：
LJ12-1A型旋桨式流速仪型——安装测杆直径Φ16mm，每一信号转数：20转；
3  旋桨式流速仪主要技术指标
⑴ 旋桨结构：             螺旋曲面三叶片，左旋，PC工程塑料
⑵ 旋桨回转直径D：       60mm
⑶ 旋桨水力螺距b：        120mm
⑷ 仪器起转速V0：         ≤0.06m/s
⑸ 流速测量范围V：        0.05～7m/s
⑹ 信号部件结构：          磁敏干簧管电子开关
⑺ 检定曲线相对误差E：    V≥0.2m/s时，E≤±1.5％；
V<0.2m/s时，E≤±5％
⑻ 开关触点容量：          电流≤50mA，电压≤6V
⑼ 干簧管工作次数：        7000万次
⑽ 仪器连续工作时间：       2小时（含沙量≤0.5kg/m3，水深≤1m/s时）
⑾ 仪器安装测杆规格：       CG16-1型
⑿ 悬索转轴部件转角：      LJ12-2A/C型—水平360°，垂直20°
⒀ 仪器工作水流条件
   水深范围：         配用测杆时，下限为0.1m，上限据测杆长度而定；
配悬索转轴部件测流时，0.5～40m
   水体水温：              0～40℃
   悬移质含沙量：          ≤10kg/m3
4 流速仪工作原理及流速测量和计算方法
4.1流速仪工作原理
流速仪工作原理是基于：水流作用到旋桨时，旋桨产生回转运动，其转速,与流速V之间存在着一定的函数关系：V=f(n)。通过流速仪检定水槽实验，建立检定公式，在临界流速VK以上，近似一直线，用经验公式表示：
            V=a+bn                             (1)
式中V为流速：a为附加常数，旋桨结构参数确定后，主要取决于主机内摩阻力矩M；b为旋桨水力螺矩，当M值小时，主要取决于旋桨结构参数，如旋桨机械导程，形状阻力，表面阻力等；n为旋桨转速，为测速历时T内旋桨转数N，即n=N/T，转数N为仪器输出的信号数R与每一个信号数代表旋桨转数Z乘积，即N-ZR。
VK以下低速区，水流动力矩ML很小，只能勉强克服仪器内摩阻，推动旋桨旋转。因此，旋桨运转过程中受阻产生滑转运行，故低速V-f(n)关系呈曲线形式。检定成果提供V～n 关系曲线图，或近似的直线公式。
4.2 流速测量方法
旋桨流速仪测量流速、流量应遵照水文测验规范规定的方法进行。测验断面、渠道位置的选择、测线的布设、垂线测点数目及流量计算方法详见水利部水文司编《水文测验规范》第四卷、第二册流量测验。流速仪测量安装应根据水流条件，见图1～4。把仪器施放到预定测点位置，并固定。测量历时一般流速为100秒，低速为200秒，根据测速历时T内流速仪输出的信号数R，可计算出仪器实际转数N，进而计算流速。
4.3 流速计算方法
例：LJ12-2A型旋桨式流速仪，检定公式：V=0.120n+0.010，信号部件结构为每一信号20转，实际转数N=ZR，即N=20×R。在测速历时T=100秒，测得信号数R=50个。据此，即可计算出流速。首先计算实际转数N=20×50=1000转，代入公式（1）：
                V=0.120×1000/100+0.010=1.21m/s
