HY.LDM-51型明渠流量计

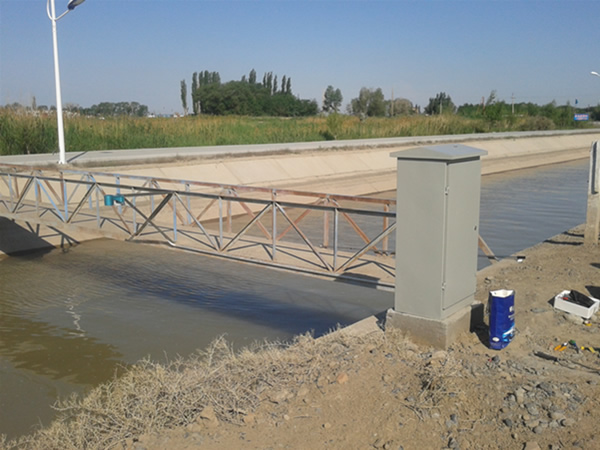

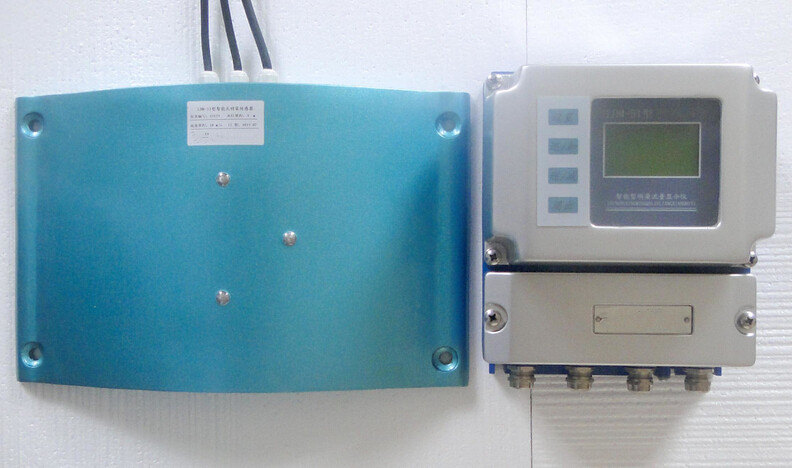

  HY.LDM-51智能型明渠流量测量系统是由电磁流速计、超声液位计、流量显示仪三部分组成。广泛用于小型河道、水库、城市供水农用灌溉等矩形、梯形渠道、闸涵、量水堰及量水槽水流量的测量。它采用现代先进的嵌入式电子技术，解决了流速—水位面积法这一传统的明渠流量连续测量的问题。

2. 产品的特点

2.1 流速测量范围宽0.05-10m/s

2.2 流量测量精度不受下游、支流雍水、阻塞等因素的影响

2.3 测量渠道的直管段要求较短

2.4 标准渠道不需要改造可直接安装使用，施工安装费用低

2.5 仪表显示及输出功能齐全，可显示水位、流速、流量等数据，并具有计算

机通讯接口232、485（可选）

2.6 具有停电计时、计次及时钟功能

2.7 可采用多点流速同时测量，流量测量精度更加准确可靠。当渠道的水位高

于流速计时，显示仪内部流量运算采用标准的水利数学模型来计算过流断面的平

均流速；当渠道的水位低于流速计时，显示仪内部流量运算采用曼宁公式法来计

算过流断面的平均流量。

3.主要技术指标

3.1 测量范围：流速0.01-10m/s； 瞬时流量≤10000 m3/s；水深0-20m； 渠底宽度≤20m。

3.2 测量精度：水位±2.0%；流速±1.0%； 流量0-10000±1.5%

3.3 显示位数：水位5位； 流速5位； 瞬时流量5位； 累积流量10位。

4.工作原理

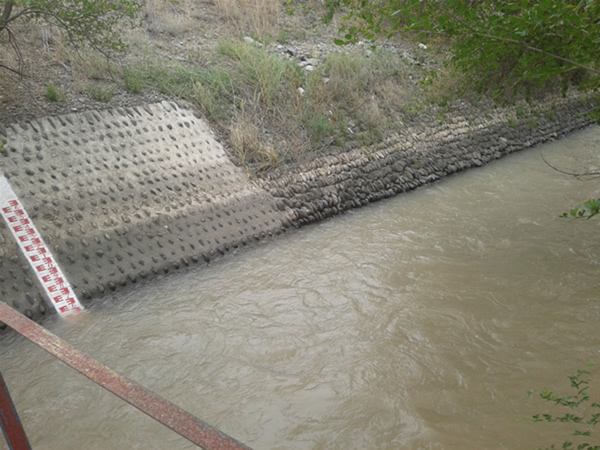

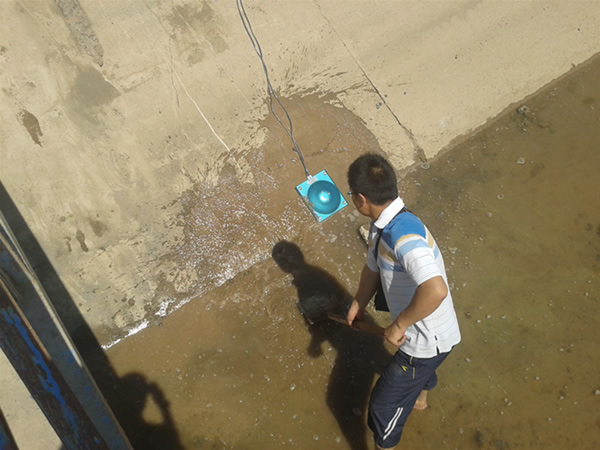

4.1 HY.LDM-51型智能型明渠流量测量系统是由流量显示仪、电磁流速计、超声液位计、三部分构成,流速计安装于渠道中，测得水流速度转换成4～20mA 标准电流信号通过电缆传送给显示仪。

4.2 液位计安装于流速计附近地点的渠道上部,测出位于流速计渠道横断面上

的水位深度值,同样以4～20mA标准电流信号传送给显示仪。

4.3 显示仪将流速信号、水位信号，以及在显示仪内所设置的各种渠道参数通

过显示仪内设置的水利数学模型进行数学运算，从而得到过水端面的水流量: 过

水端面流量=渠宽×(水位高度-泥位高度)×(平均流速×水利模型系数)。
