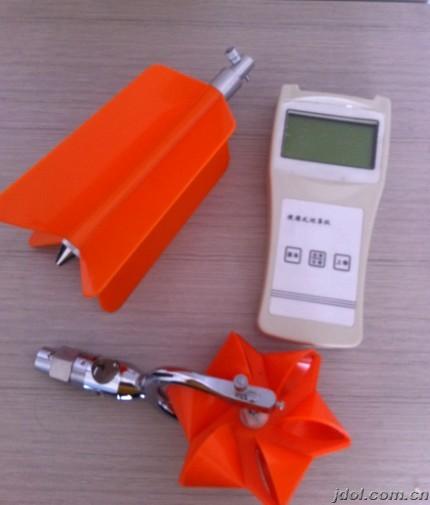

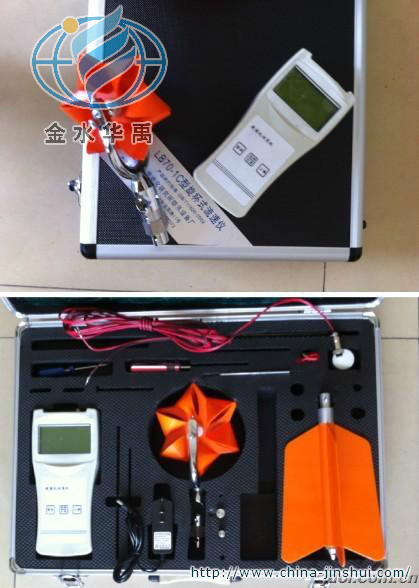

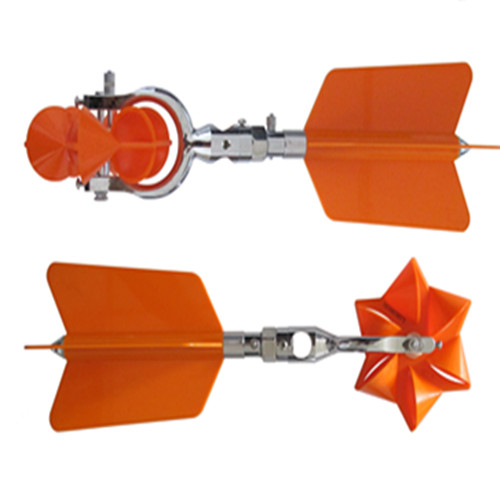

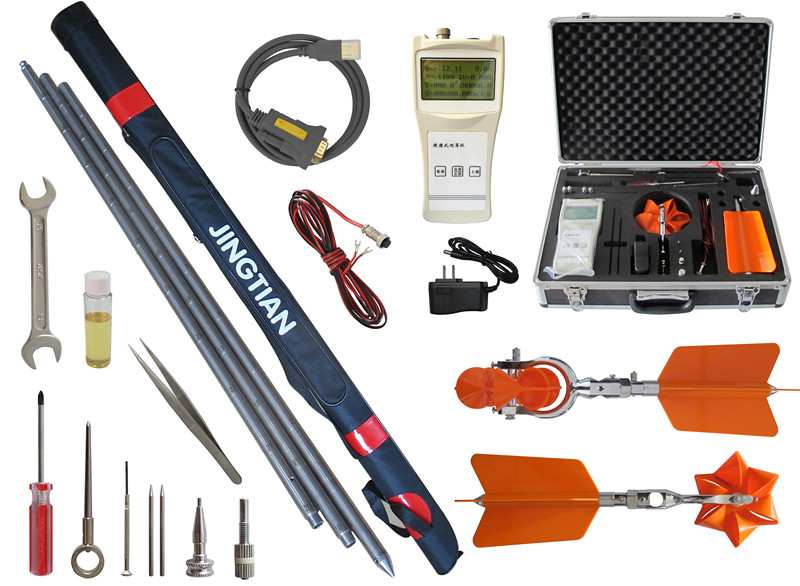

LB70系列旋杯式流速仪

1 概述

1.1 主要用途及适用范围

LB70系列旋杯式流速仪是一种传统型、垂直轴转子式流速仪器，用于测量某一过水断面中预定测点的时段平均流速。

LB70系列旋杯式流速仪符合GB/T11826-2002《转子式流速仪》等相关国家标准。

LB70系列旋杯式流速仪一般适用于低流速（如小型灌渠）的测量，亦可用于径流实验、水工实验等。

2 主要技术性能及参数

1） 旋杯回转直径：  Φ130mm

2） 旋杯水力螺距b：  70mm（理论值）

3） 起转速度v0：  0.016m/s（LB70-1C）

0.06m/s（LB70-2C、LB70-2D）

4） 临界速度vk：  约0.13m/s

（以实际检定值为准。据统计分析，vk远小于上述值。）

5） 测速范围：   0.02m/s～2m/s（LB70-1C）

0.1m/s～4m/s

（LB70-2C、LB70-2D）

6） 输出信号：   开关接点通断信号

7） 信号数/转子转数： 1/1（LB70-1C、LB70-2C）

（每1转1个信号）

1/5（LB70-2D）

（每5转1个信号）

8） 开关接点容量：  DC U≤24V

I≤120mA

9） 接点工作次数：  1×107

10）全线相对均方差m： |m|≤1.5% （用于v≥vk时）

11）相对误差δ：   |δ|≤5%（用于v＜vk时）

12）工作水体环境：  水温0℃～＋40℃

水深0.1m～100m

悬移质含沙量≤1kg/m3

13）贮存环境：   温度－25℃～＋55℃

湿度≤90%
