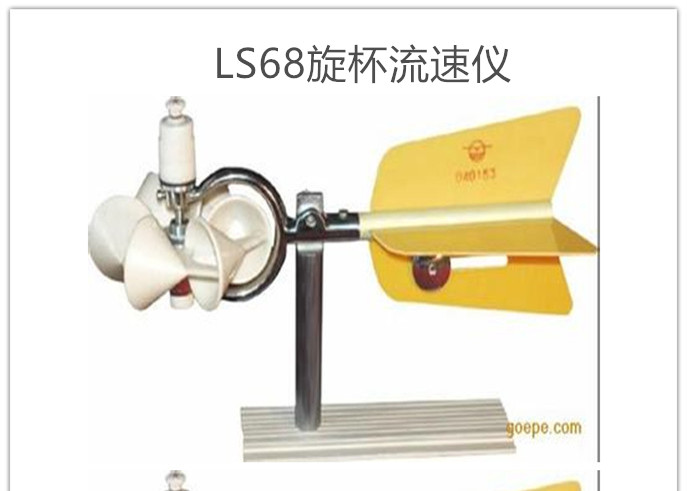

LS68型旋杯式流速仪

一、用途及使用说明

    LS68型旋杯式流速仪是一种江河水文测验仪器，用于测定一般河流、渠道、水库、湖泊等过水断面中预定测点的平均流速，从而确定该断面的流量。

流速的测量范围为0.2～3.5m/s。

二、技术数据

    1、仪器的起转速：            V0≤0.08m/s

    2、检定公式的均方差：        m≤±1.5%

    3、旋杯的回转直径：          f＝128mm

    4、每二次信号间旋杯的转数：  5转

三、仪器工作原理及流速测量和计算方法

    1、工作原理

    当水流作用到仪器的感应元件——旋杯时，由于左右二边的杯子具有凹凸形状的差异，因此压力不等，其压力差即形成了一转动力矩，促使旋杯旋转。水流的速度越快，旋杯的转速也越快，它们之间存在着一定的函数关系，此关系是通过检定水槽的实验而确定的。每架仪器检定的结果均附有检定公式，其形式如下：

    V=bn+a（对应于原公式V＝Kn+C）

    式中V—流速（m/s）；

    n—旋杯转率，等于旋杯总转数“N”与相应的测速历时“T”之比，即n＝N/T（1/S）；

    b —水力螺矩（对应于原标准的K），单位是（m）;

    a—仪器常数（对应于原标准的C），单位是（m/s）。

    b和a是表征仪器性能的系数，与旋杯的大小、形状，旋轴的轴向间隙，顶针与顶窝的园弧及其光洁度，接触丝的松紧度等因素有关。因此，对该部分的配合关系必须严格地遵照技术要求进行检查和调整。

    2、流速的测量和计算方法

    用流速仪测量水流速度，实际上是测量在预定时间内旋杯被水流冲击时所产生的转数。旋杯的转数系借助于仪器的接触机构转换为电脉冲信号，经由信号线传递到水面部分的计数设备读出。旋杯每转5转，接触机构接通电路一次，计数设备即接收到一个信号，测量者统计此信号数（乘以5即为旋杯的总转数“N”）和相应的测速历时“T”，据此，即可按上式计算水流速度。
