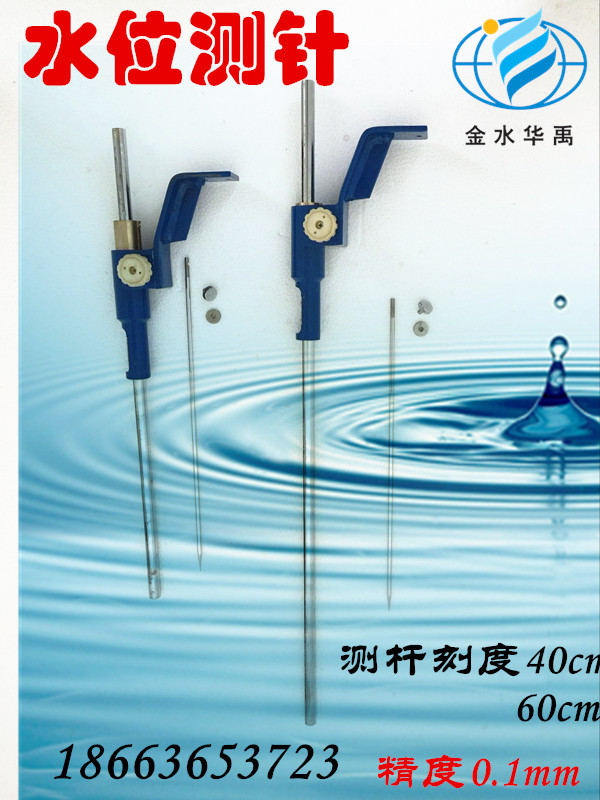

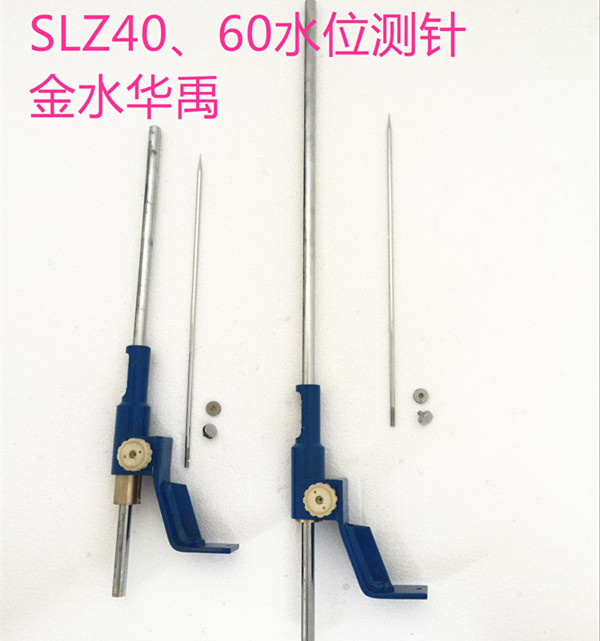

SLZ40/60水位测针 SLZ40 60水位测针

一．用途、性能及结构：

本产品系水工试验及模型试验中测定水位差之用，产品型号规格分40cm、60cm测量读数至0.1mm。

整个仪器可分为测杆部件和身架部件。测杆与微动套利用簧片弹力适当锁紧。

由于簧片采用无孔弯勾形式，不易断裂，弹性稳定，而达到既能上下抽拉又能自锁的效果。身架部件的齿轮轴可调整锁紧力，达到既能抽拉测杆又能微调测杆，使测杆针准确地接触水面而测得水位。

二．参数：

1、 测杆刻度为60cm、40cm游标读数为0.1mm。

2、 ;测杆刻度全长内误差不大于0.3mm。

3、 ;针尖阗径R0.25±0.05。

4、 ;仪器重量为3Kg。

三．检验要点及设备：

用25倍工具显微镜检验。测杆刻度要求65±0.30mm。

2、 ;用弹簧称抽拉（或用砝码悬吊抽拉）检验测杆抽拉松紧度要求在1.5-3Kg内。

3、 ;检查游标测杆刻度面的配合，平面度不超过±0.15mm（或用手指抚摸无阻滞）。

4、 ;其他有关检查，见检验规范。

四．安装使用及保护方法：

本仪器可安装在木架及其他基座上。要求无变形、震动及其他一切影响零点的现象。

2、 ;安装时用水准尺校平，并校正测杆与测中心线同时测定零点。

3、 ;使用时测针装上，用拼帽拼紧。抽动测杆使针尖接近水面，然后转动旋钮，达到针尖接触水面，即可得到水位读数。

4、 ;使用一时期后可卸下微动轮取出微动机构件，用煤油清洗后加少许清机油装复。

5、 ;使用日久，如发现测杆，微动套和旋钮过松，而经调节无效，可将簧片整形或更换簧片等修理。
