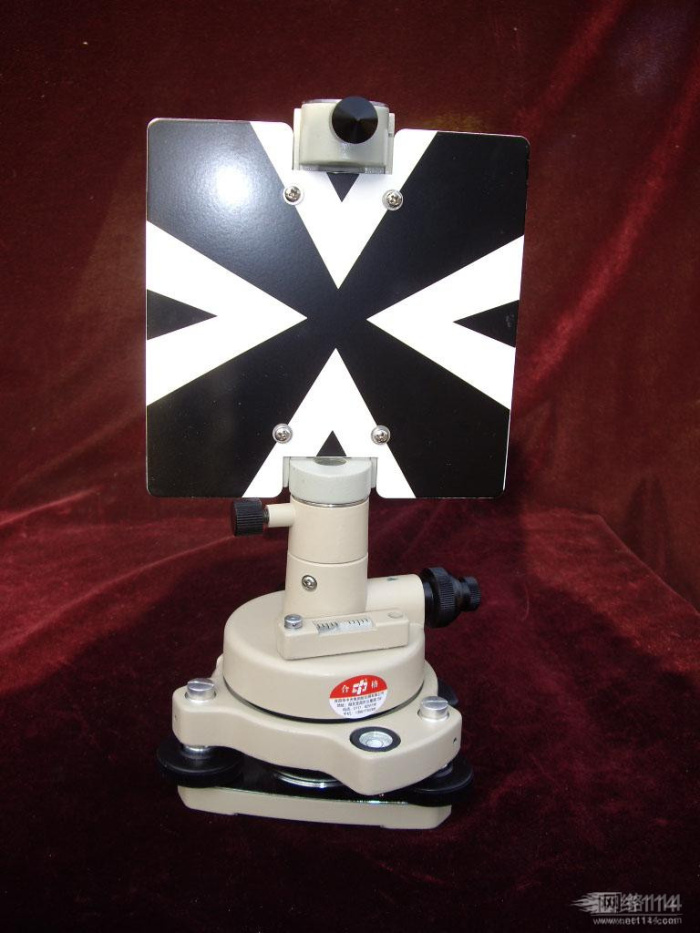

M-50B型固定觇标

使用说明书

一、固定觇标的用途

M-450B型固定觇标，是水工建筑物、桥梁、码头、滑坡等精密工程测量中较理想的照准标志。

二、主要技术规格

1、觇标中心偏心差≤0.2毫米

2、圆水准器角值：8´/2毫米

3、长水准器角值：1´/2毫米

4、觇标外形尺寸：

   大号：觇标高度250毫米；宽200毫米；

中号：觇标高度220毫米；宽160毫米；

5、重量：大号：4.0Kg；中号：3.5Kg。

三、固定觇标水准器和照准牌的检查与校正

固定觇标出厂前虽作了检查与校正，但在长途运输和使用中，水准器与照准牌均可发生变动，因此应经常进行检查与校正，方可获得满意的观察结果。

1、长水准器的检查与校正。检验的方法：将觇标安置在经纬仪的脚架上，首先利用两脚螺旋，将长水准器调整水平，然后旋转照准牌180度，此时如长水准的气泡偏离一端则需校正。校正的方法：利用长水准的校正螺丝，调回一半，其余一半则利用基座脚螺旋调平，如此反复校正，并转动照准牌90度，使长水准器在任何位置都处于水平状态，不超过1格，方可校正完毕。

2、圆水准器的检查与校正。圆水准器是在长水准器校正结束后，观察圆水准器是否居中，如不居中，则利用圆水准器下部的三个校正螺旋校正至中心。

3、照准牌的检查与校正。首先将固定觇樯安放在距经纬仪30米的脚架上，整置平测定底座圆柱体两边缘角值，取中数，并将望远镜微动至角度中数处，再观测觇标中心是否卢经纬仪纵丝重合。如不重合，应松开照准牌固定螺丝，将觇标中心线移动到经纬仪纵丝重合为上，旋紧固定螺丝。
